機柜的門板等鈑金部件機器人自動噴涂生產線設計

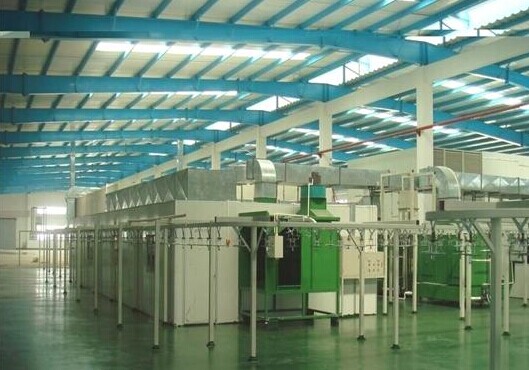

鈑金部件自動噴粉線改造設計：

—噴淋式前處理：外形尺寸，42000×2400×3250mm(L×W×H);棚體、槽體、外掛板等全為不銹鋼結構；噴淋泵選用美國進口科爾立式液下泵，進口噴嘴。1座。

—電加熱式烘干、固化組合烘道；外形尺寸，18000×5600×4350mm(L×W×H);插板式拼裝結構，內壁為滲鋁鋼板，外壁為冷軋鋼板，上送風上回風熱風循環方式。1座。
—懸掛輸送機：FX24C型懸掛輸送機，節距3″，單點吊重90kg，長195米，雙機驅動、雙張緊，變頻調速控制。1套。
—自動噴粉隔離間：方鋼＋50mm底板＋雙層玻璃，外形尺寸，22000×5500×4000mm(L×W×H);1座。
—C型吊具、全線接油盤。全套。
—不銹鋼手動噴粉室：外形尺寸，4500×1800×2400mm(L×W×H);1套。


—粉末回收裝置：8000立方米/小時風量，小旋風＋濾芯回收。1套。




3）自動噴粉設備總功率：499.6kw。
—電源;380v±10%,50ZH,三相四線制或三相五線制。
—燃油：0#輕柴油，熱值≥10，200kcal/N立方米。
—燃氣：熱值：城市煤氣～3500kcal/N立方米;燃氣～8550 kcal/N立方米；（煤氣、天然氣、液化氣）壓力30mbar。
—壓縮空氣：壓力：0.5～0.7MPa;含油：≤0.1ppm;含水: ≤1.3g/立方米;


—蒸汽: 壓力：0.3Mpa～0.4Mpa;
